浅诉板式换热器的几种型号特点

随着现代工业的迅速发展，以能源为中心的环境、生态等问题日益加剧，强化传热技术的应用不但能节约能源、保护环境，而且能大大节约投资成本。换热器由于其在化工、石油、动力和原子能等工业部门的广泛应用，使得换热器的强化传热技术一直以来受到研究人员的重视，各种研究成果不断涌现。随着经济的发展，各种不同结构和种类的换热器发展很快，新结构、新材料的换热器不断涌现。换热器又称热交换器，是一种将热流体的部分热量传递给冷流体的设备，也是实现化工生产过程中热量交换和传递不可缺少的设备。

板面式换热器以板面作为传热面，包括板式换热器、螺旋板换热器、板翅式换热器、板壳式换热器和伞板换热器等，下面小编介绍其中几种换热器。

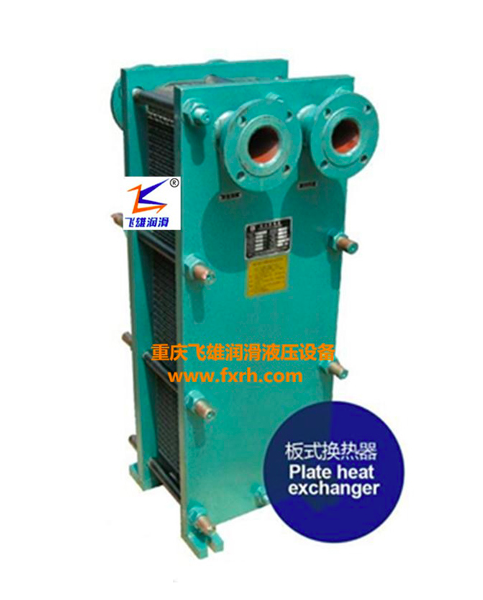

 板式换热器不同于一般传热面用管做的管式换热器。它们的共同特点是被用作传热面地板是平板或稍带锥度的伞板，其上有各种凹凸条纹，或有各种不同断面形状的翅片当流体流过板面时就会产生扰动，使边界层减薄造成湍流，从而获得较高的传热效率。相对于管壳式换热器来说，它们具有传热效率高，结构紧凑，重量轻等优点。又由于流体在换热器中无论进行并流、逆流、错流都可以，板片还可以根据传热面积的大小而增减，因此适应性较大，应用日趋广泛。

 可拆式板式换热器是将薄的金属板片冲压成为凸凹状，周边张贴合成橡胶类的密封垫片。Laval公司的“按扣”式垫片，垫片直接扣押在板片上；GEA公司的板片，板片槽口上窄底宽呈梯形，垫片与板片槽过盈配合将垫片压紧。开发无粘接剂连接垫片的技术，使板式换热器安装和维修的时间节约80％。但是，一般的可拆卸式板式换热器由于本身结构的局限性，使用压力不超过2.5MPa，使用温度不超过250℃，此外还存在流体与密封垫片的相容性问题。

  用焊接结构替代橡胶垫密封，消除了由于垫片材料耐温、耐腐蚀、耐压方面的限制。焊接式板式换热器的组焊板片内部不能用机械方法清洗，且全焊式只能用于不易结垢的介质进行换热，其优点是可承受较高温度和压力，没有垫片泄漏的顾虑。

 螺旋板式换热器

 螺旋板式换热器在国外较早使用在回收废液和废气中的能量等，螺旋板式换热器的构造包括螺旋形传热板、隔板、头盖和连接管等基本部件。流体在螺旋形流道内的流动所产生的离心力，使流体在流道内外侧之间形成二次环流，增加扰动。螺旋板式换热器具有体积小、效率高、制造简单、成本较低、能进行地温差换热等优点，目前的问题是如何能进一步提高该换热器的承压能力。我国从20世纪60年代开始生产螺旋板式换热器，当时主要用于烧碱厂中的电解液加热和浓碱液冷却。如今螺旋板式换热器在我国已形成规模，国家已制定了配套的技术标准，设计制造技术在我国业已成熟。
