低压稀油站工作原理与结构特点

稀油站设有两台油泵，一台工作，一台备用。正常情况下工作油泵运行，当系统压力低于压力调节器调定值，备用油泵设入运行，两台油泵同时供油，满足主机润滑需要。

 双筒网片式油滤器有两组滤芯，一组工作，一组备用。当工作滤芯需要更换时用转换阀使用备用滤芯工作工作，即可取出原工作滤芯，更换芯片。此滤油器的结构紧凑，接管简单，不舍旁路，更换方便。

油站采用CLC2、GLL3型列管式油冷却器，该油冷却器设计先进，冷却效果好，体积小，重量轻、阻力降小、在工作压力不高的稀油循环润滑中使用比较合理。

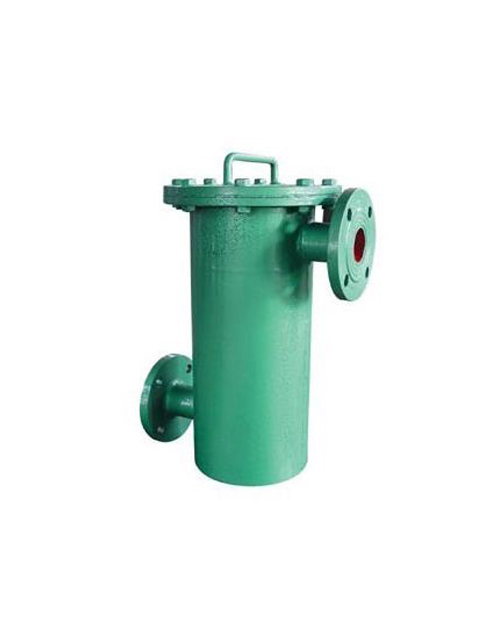

油在油滤器的通过能力与其粘度有关。粘度大，通过能力差；反之通过能力号。温度高，粘度下降，通过能力好，过滤效果好。所以油滤器入在冷却器之前，是润滑油先过滤后冷却，达到滤油冷却良好的效果。磁性过滤器可将回油中的细小铁磁物质吸附过滤，保证油的质量与纯度。

所有显示仪表均装在仪表盘上，三只普通压力表分别用来直接观察油泵压力、过滤后压力及油站出口压力；一只压力调节器检测油泵压力，控制备用泵启停，一只压力调节器控制出油口油压，同时测量双筒网片式过滤器的油压降，实现油压自控；一只电接点压力是温度计测量油箱内的油温，控制电加热器的起停。

稀油站电控箱是专为XYZ系列稀油站配套设计的，为稀油站的工作制度实现自动控制，可以两泵单独运行，也可以一泵运行，一泵备用；当压力下降时，备用泵启动，两泵备用；控制箱面板设有各种运行及故障显示指示灯，方便工作人员及时了解稀油站的运行状态，箱内设有报警状电铃，及时提醒工作人员处理故障；人工开启油加热，油温升至高温度自动停止加热。
